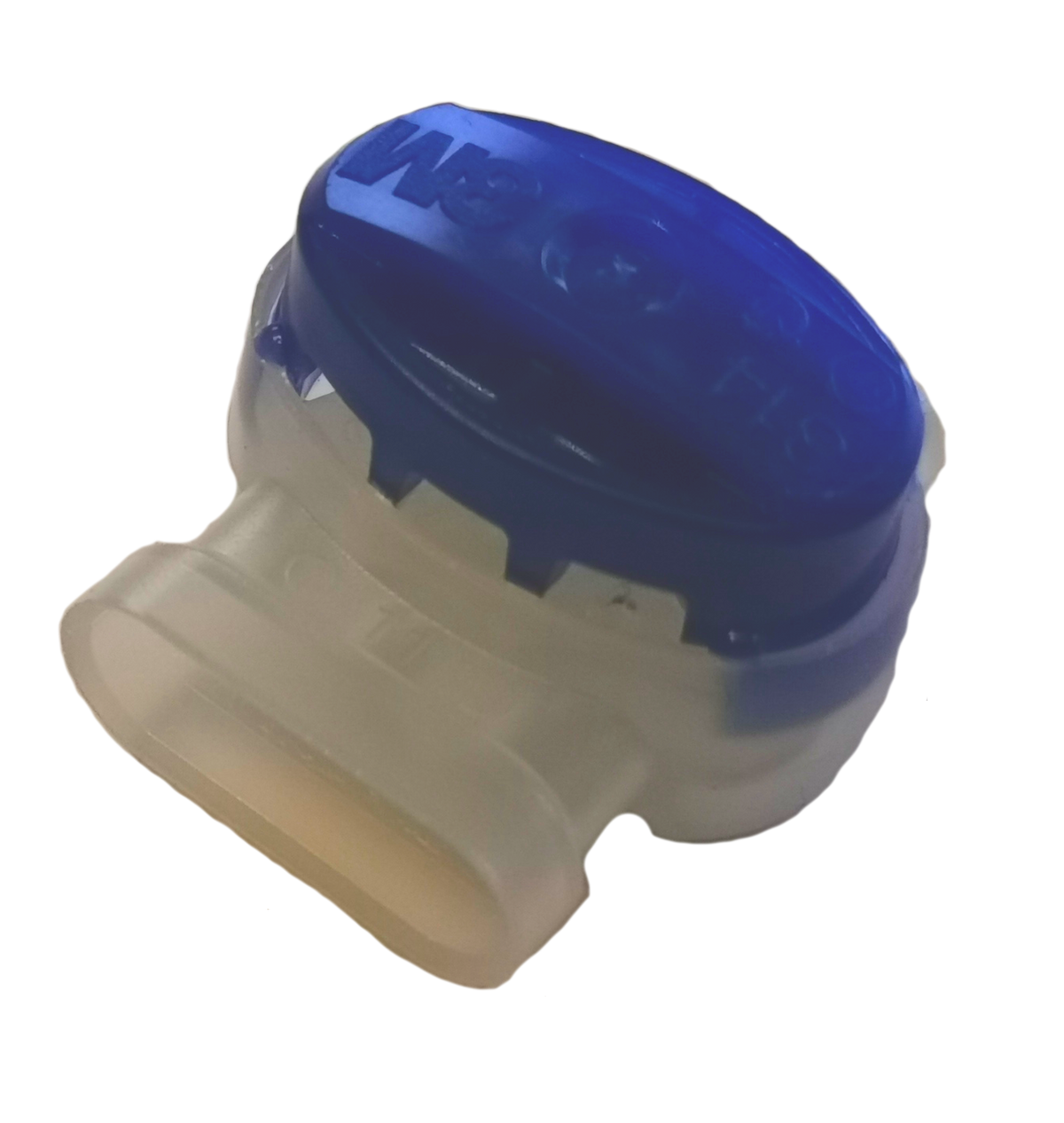

Cable connector 3M resin filled

Gebruik twee of drie massieve of samengestelde koperen aders van 0,5–1,5 mm², vertind of onvertind. De isolatiediameter mag maximaal 3,8 mm zijn en het isolatiemateriaal moet voldoen aan het 3M-productblad. De maat in mm² is de doorsnede van het koper, niet de buitendiameter van de draad.

Werk uitsluitend spanningsloos. Steek de twee of drie ongestripte aders volledig in en controleer hun positie door de doorschijnende behuizing. Houd een geschikte tang haaks op de aders en druk de kap vlak tot aan de bovenrand van de behuizing. Controleer de verbinding en monteer een extra behuizing voor mechanische bescherming, zoals 3M voorschrijft.

3M specificeert een vochtbestendige vulling op basis van minerale olie (EG-3 vet). Het productblad noemt IPX8 onder de testconditie 1 meter water gedurende 2 uur. Dit is geen onbeperkte geschiktheid voor permanente onderdompeling of een vrij liggende verbinding in de grond. Gebruik een passende beschermende behuizing en houd de toepassingsvoorwaarden aan.

Voor het metrische bereik vermeldt 3M VDE/EN 60998-2-3 tot 600 V en temperatuurklasse T40. De aanbevolen stroom hangt van de aderdoorsnede af: 6 A bij 0,5 mm² en 17,5 A bij 1,5 mm². De afzonderlijke UL/CSA-vermelding van 105 °C is geen algemene omgevingstemperatuur voor de metrische VDE-toepassing. Stem kabel, beveiliging, behuizing en omgeving op elkaar af.

Je ontvangt één verbinder. De twee of drie ingevoerde aders worden onderling elektrisch verbonden. Het zijn geen afzonderlijke polen: verbind bijvoorbeeld fase, nul en aarde nooit samen in één verbinder.
