Pedrollo F 65/200A centrifugaalpomp - 18,5 kW - 400/690 V

Pedrollo F 65/200A centrifugaalpomp - 18,5 kW - 400/690 V

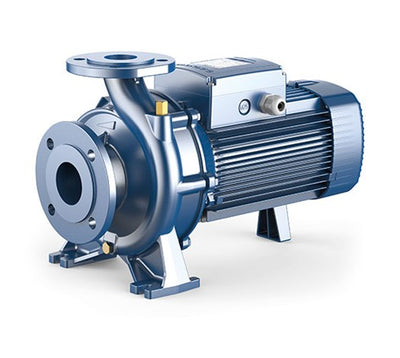

De Pedrollo F 65/200A is een EN 733-monobloc centrifugaalpomp voor schoon water, met een 18,5 kW IE3-motor op 400/690 V driefase. De catalogustabel loopt tot 2500 l/min (150 m³/uur). Kies de pomp op het benodigde debiet bij de totale opvoerhoogte; het hoogste debiet en de hoogste druk worden niet tegelijk geleverd.

Technische gegevens

• Model / motor: F 65/200A; 18,5 kW P2; IE3
• Voeding / nominale stroom: 400/690 V, 50 Hz / 34 A bij 400 V
• Catalogusbereik debiet: 200-2500 l/min (12-150 m³/uur)
• Hoogste H in pomptabel: 50 m; afhankelijk van het werkpunt
• Zuig- / persflens: DN80 / DN65; EN 733
• Materialen: Gietijzer pomphuis; gietijzer waaier; RVS AISI 431 as
• Maten f × t × h3: 776 × 336 × 405 mm; zie fabrikanttekening
• Gebruiksgrenzen: Max. werkdruk 10 bar; vloeistof -10 tot +90 °C
• Bescherming / besteleenheid: IP55; 1 pomp, zonder tegenflenzenset

Debiet en opvoerhoogte

Q = debiet; H = totale opvoerhoogte. Waarden bij 50 Hz, circa 2900 omw/min en HS = 0 m. Een eventueel punt bij 0 l/min is geen bedoeld continu werkpunt. Selecteer op het volledige werkpunt en de NPSH-curve; houd rekening met leidingverliezen.

Aanvoer en ontluchten

Nee. Vul de pomp en zuigleiding volledig met water en ontlucht de installatie vóór het inschakelen. De manometrische aanzuighoogte is volgens Pedrollo maximaal 7 meter; de werkelijk haalbare verticale zuighoogte hangt af van debiet, temperatuur, leidingverliezen en de NPSH-eis. Een luchtdichte zuigleiding en een passende voetklep kunnen nodig zijn. Laat de pomp niet drooglopen.

Elektrische voeding en besturing

De motor is 400/690 V driefase, 50 Hz: 400 V in driehoek of 690 V in ster volgens het typeplaatje. De nominale stroom is 34 A bij 400 V en 19,7 A bij 690 V. Laat de installateur voeding, kabels, beveiliging en startmethode afstemmen op het motorvermogen en de installatie. Een gewone 230 V-pompschakelaar is niet geschikt.

Aansluitingen en levering

De zuigzijde heeft een DN80-flens en de perszijde DN65. Tegenflenzen, bouten, moeren en pakkingen worden apart gekozen. Controleer steekcirkel, gaten, drukklasse, materiaal en temperatuurgrens. Een DN-flensmaat is geen binnendraadmaat. Deze pomp wordt zonder gemonteerde stekker geleverd; leidingwerk en besturing horen niet automatisch bij de pomp.

Vloeistof en materiaalkeuze

Voor schoon water zonder schurende deeltjes en vloeistoffen die de materialen niet aantasten. Dit model heeft een gietijzeren pomphuis, een gietijzer waaier, een RVS AISI 431 as en een grafiet/keramiek/NBR-afdichting. Pedrollo noemt -10 tot +90 °C voor de vloeistof en maximaal +40 °C omgevingstemperatuur. Voorkom bevriezing en controleer de chemische bestendigheid voor andere vloeistoffen. Er wordt geen afzonderlijk drinkwaterkeurmerk geclaimd.

Installatie en onderhoud

Laat deze industriële pomp door een vakbekwaam installateur monteren en elektrisch aansluiten. Controleer spanning, draairichting, aarding, motorbeveiliging en eventuele aanloopregeling aan de hand van het typeplaatje. Vul en ontlucht pomp én zuigleiding vóór starten. Voorkom drooglopen, bevriezing en langdurig pompen tegen een gesloten persafsluiter. Ondersteun leidingen zodat er geen krachten op de flenzen komen. Maak de installatie spanningsloos en drukloos voor onderhoud.

Toebehoren kiezen

Controleer de werkdruk met een glycerinegevulde manometer of een droge manometer. Kies het meetbereik, de aansluiting en temperatuurgrens passend bij de installatie. Een manometer vervangt geen overdrukbeveiliging.

Alternatief vergelijken

Bekijk ook de F 65/160A met dezelfde nominale flensmaten. Pompcurve, motorvermogen en buitenmaten verschillen. Controleer het volledige werkpunt voordat je een alternatief kiest.

Downloads en fabrikantdocumenten

Download de maattabel, praktische handleiding, originele F-datasheet, Pedrollo EU-conformiteitsverklaring en het ISO 9001-certificaat. ISO 9001 betreft het kwaliteitsmanagement van de fabrikant; dit is geen product- of drinkwaterkeurmerk. Voor deze complete pomp is geen afzonderlijke chemische-bestendigheidstabel aangetroffen.
