VDL PVC-U driedelige koppeling - lijm × binnendraad

VDL PVC three-part coupling female thread connection.

Select variant

€52,72
€63,80 incl. BTW

Roll over image to zoom in Click on image to zoom

VDL PVC three-part coupling female thread connection.

Aansluitmaat en drukklasse: 110 mm × 4″ BI - PN10 - met RVS-ring

Variant

Re-stocking soon

€63,80 EUR €70,18 EUR

Altijd de beste prijs!

Veel producten in ons eigen magazijn op voorraad!

Verzending door heel Nederland!

Boven de €200 euro gratis verzending!

Download de maattabel

This VDL PVC three-piece coupling is ideal for a high-quality connection to your PVC pressure pipe. This way you can easily create a very solid, robust attachment. The coupling is provided with one adhesive connection and one internal thread connection. It is supplied in the PN10 and 16 pressure class. It is also available with a stainless steel ring. Due to the perfect fit, it can be mounted effortlessly on your printed PVC. The PVC three-piece coupling is available in a version with a diameter of 16 to 90 mm with an internal thread connection of 3/8'' to 3''. This way you will always find the right coupling for your PVC pressure pipe.

Connecting pressure pvc fittings
Mounting the fittings on your PVC pipe is very easy. You only need to degrease the mounting location and then fix it with the special PVC glue. This adhesive ensures a watertight, solid attachment. This way you can very easily make your own PVC drainage and drinking water system. All fittings are available from our own stock and can therefore be delivered quickly.

Would you like to know which PVC pressure pipe and PVC pressure fittings are most suitable for your situation? Then contact us and get advice for the right pressure PVC and pressure PVC fittings

Technische specificaties

Titel	VDL PVC three-part coupling female thread connection.
pack(m)	1
ean number	6151312596577
Brand	VDL
Kleur	Grijs
Materiaal	PVC-U
Artikelnummer van leverancier	L3.65.016

EAN Number

6151312596577

Algemene Kenmerken

Product	VDL PVC-U driedelige koppeling - lijm × binnendraad
Merk	VDL
Verpakking	1 stuk

Afmetingen

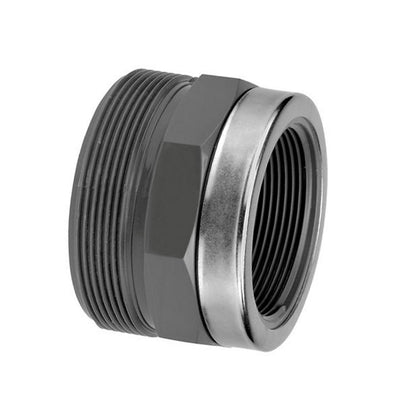

Maatkeuze	Kies de lijmmaat in millimeters en de nominale binnendraadmaat in inch. BI betekent binnendraad. De versterkte uitvoeringen hebben een RVS-ring rondom de binnendraad; dit is een andere ring dan de interne EPDM-afdichting. Kies ook de drukklasse die bij jouw installatie past.
Inbouwmaten	Zie maattabel en originele VDL-maattekening

Garantie

Volgens de geldende voorwaarden van De Vakshop

Productnummers

Barcode — 16 mm × 3/8″ BI - PN10	6151312596577
Barcode — 20 mm × 1/2″ BI - PN10	6151312597550
Barcode — 25 mm × 3/4″ BI - PN10	6151312597567
Barcode — 25 mm × 3/4″ BI - PN16 - met RVS-ring	6151312598526
Barcode — 32 mm × 1″ BI - PN10	6151312598588
Barcode — 32 mm × 1″ BI - PN16 - met RVS-ring	6151312599509
Barcode — 40 mm × 1 1/4″ BI - PN10	6151312610600
Barcode — 40 mm × 1 1/4″ BI - PN16 - met RVS-ring	6151312611652
Barcode — 50 mm × 1 1/2″ BI - PN10	6151312612642
Barcode — 50 mm × 1 1/2″ BI - PN16 - met RVS-ring	6151312612659
Barcode — 63 mm × 2″ BI - PN10	6151312612680
Barcode — 63 mm × 2″ BI - PN16 - met RVS-ring	6151312613601
Barcode — 75 mm × 2 1/2″ BI - PN10 - met RVS-ring	6151312613632
Barcode — 90 mm × 3″ BI - PN10 - met RVS-ring	6151312614615

Veiligheidswaarschuwingen

Aanleg en onderhoud

Maak de installatie drukloos vóór werkzaamheden en ondersteun de leiding zodat er geen buigbelasting op de koppeling staat. Bescherm tegen vorst. PN is de nominale drukklasse. De toegestane werkdruk hangt ook af van temperatuur, medium en de overige installatieonderdelen. Gebruik het VDL-druk/temperatuurdiagram voor de bedrijfsomstandigheden en belast de verbinding pas na volledige uitharding van de lijm.

Gebruikersdoel

Toepassing

Deze driedelige koppeling heeft een inwendige lijmaansluiting voor PVC-drukbuis aan de ene kant en binnendraad aan de andere kant. De wartel maakt het mogelijk de verbinding later los te nemen zonder de gelijmde buis door te zagen. De interne afdichting is van EPDM.

Technische Specificaties

Materiaal	PVC-U; grijs
Aansluiting	Inwendige lijm × binnengasdraad
Bereik	16 mm × 3/8″ tot 110 mm × 4″
Afdichting	EPDM; demonteerbare wartelverbinding
Versterking	RVS-ring uitsluitend bij de aangeduide uitvoeringen
Drukklasse	Zonder RVS-ring: 16–63 mm PN10. Met RVS-ring: 25–63 mm PN16 en 75–110 mm PN10.
Verpakking	1 stuk

Experiences with this product

Frequently asked questions

Waarvoor gebruik ik deze driedelige koppeling?

Deze driedelige koppeling heeft een inwendige lijmaansluiting voor PVC-drukbuis aan de ene kant en binnendraad aan de andere kant. De wartel maakt het mogelijk de verbinding later los te nemen zonder de gelijmde buis door te zagen. De interne afdichting is van EPDM.

Wat betekenen de maat en de RVS-ring?

Kies de lijmmaat in millimeters en de nominale binnendraadmaat in inch. BI betekent binnendraad. De versterkte uitvoeringen hebben een RVS-ring rondom de binnendraad; dit is een andere ring dan de interne EPDM-afdichting. Kies ook de drukklasse die bij jouw installatie past.

Welke drukklasse heeft mijn uitvoering?

Zonder RVS-ring: 16–63 mm PN10. Met RVS-ring: 25–63 mm PN16 en 75–110 mm PN10. PN is de nominale drukklasse. De toegestane werkdruk hangt ook af van temperatuur, medium en de overige installatieonderdelen. Gebruik het VDL-druk/temperatuurdiagram voor de bedrijfsomstandigheden en belast de verbinding pas na volledige uitharding van de lijm.

Hoe monteer en demonteer ik de koppeling?

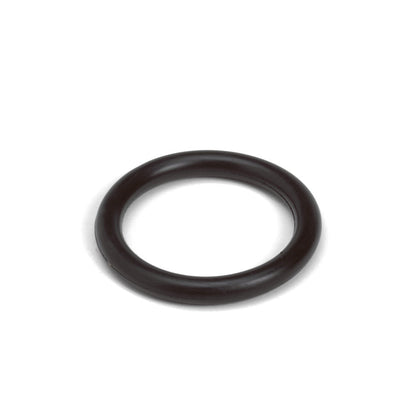

Zaag haaks, ontbraam en schuine de buiseinden af. Markeer de insteekdiepte en reinig de lijmvlakken met geschikte PVC-reiniger. Breng PVC-U druklijm aan volgens de voorschriften en schuif de delen direct samen. Verwerk niet onder 5 °C. VDL schrijft minimaal 24 uur voor vóór drukbelasting; volg ook de verwerkings- en uithardingsvoorschriften van de gebruikte lijm. Gebruik voor de leidingdraad een afdichtmiddel dat geschikt is voor PVC-U en het medium, bijvoorbeeld passende PTFE-tape. Monteer zonder buigspanning en draai kunststof schroefdraad niet te strak aan. Breng geen PVC-lijm aan op schroefdraad of rubber. Maak de installatie drukloos voordat je de wartel losdraait. Controleer de O-ring en de afdichtvlakken op vuil en beschadiging. Plaats de ring recht in de groef en monteer de koppelingshelften in lijn. De wartel trekt de helften samen; de O-ring verzorgt de afdichting. Lijm de wartel niet vast en gebruik geen tape op de warteldraad.

Is de koppeling geschikt voor chemicaliën of drinkwater?

Controleer bij chemicaliën de bestendigheid van zowel PVC-U als EPDM voor de stof, concentratie en temperatuur. De VDL-bestendigheidslijst staat bij Documenten. Voor drinkwater moet de exacte uitvoering de vereiste toelating hebben; een certificaat voor andere fittingen is niet voldoende.
