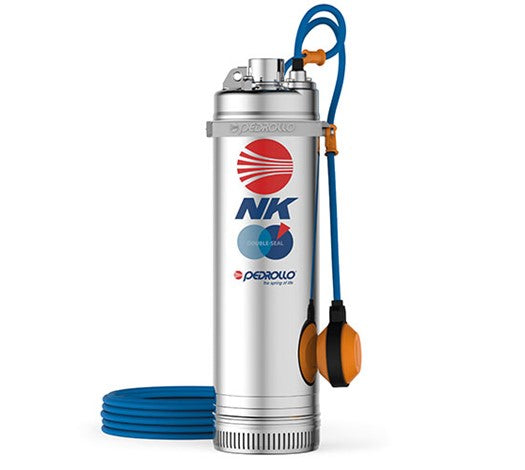

Pedrollo NK 2/5-N dompelpomp - 1,1 kW - 400 V

Pedrollo NK 2/5-N dompelpomp - 1,1 kW - 400 V

De Pedrollo NK 2/5-N is een meertraps dompelpomp voor schoon water, met een motorafgifte P2 van 1,1 kW (1,5 pk) op 400 V driefase, 50 Hz. De pomp heeft een RVS AISI 304 mantel, Noryl waaiers en diffusoren, een diameter van 135 mm en een G1¼ binnendraadaansluiting. Gebruik haar voor watervoorziening, beregening of drukverhoging wanneer het benodigde debiet en de totale opvoerhoogte bij deze pompcurve passen.

Debiet en opvoerhoogte

De fabrikantcurve voor deze -N-serie geeft ongeveer 63,5 meter opvoerhoogte bij 50 liter per minuut. Het uiteindelijke werkpunt hangt af van hoogteverschil en leidingverliezen. De tabel loopt bij stroming van 10 tot 80 l/min (0,6 tot 4,8 m³/uur). De afsluitopvoerhoogte is 81 meter bij 0 l/min; dit is geen continu werkpunt. Hoogste debiet en hoogste opvoerhoogte worden niet tegelijk geleverd.

Plaatsen en onderdompelen

Plaats de pomp verticaal op een vlakke, verhoogde basis of hang haar aan de daarvoor bestemde ogen met een veiligheidslijn. Houd de aanzuiging vrij van slib en opgehoopt zand. De maximale onderdompeling is 20 meter onder het waterniveau met een geschikte voedingskabel van voldoende lengte. Hang niet aan de elektrische kabel. Monteer volgens de handleiding een terugslagklep in de persleiding op een bereikbare plaats en vervolgens een afsluiter voor onderhoud. Laat kabelverlenging en verbindingen passend en waterdicht uitvoeren.

Water en materialen

Gebruik schoon water tot maximaal +40 °C en maximaal 150 gram zand per m³. Dit is geen pomp voor modder, slib of chemisch agressieve vloeistoffen. Mantel, aanzuigfilter, motormantel en tussenschotten zijn RVS AISI 304; waaiers en diffusoren zijn Noryl. De dubbele mechanische afdichting heeft een tussenliggende oliekamer, met keramiek/grafiet/NBR aan motorzijde en siliciumcarbide/grafiet/NBR aan pompzijde. Voorkom drooglopen, bevriezing en langdurig bedrijf tegen een gesloten persafsluiter.

Voeding en regeling

Deze NK-uitvoering werkt op 400 V driefase, 50 Hz, met 1,1 kW P2 motorafgifte. Sluit haar via een passende bedienings- en beveiligingskast met motorbeveiliging en niveaubewaking aan. Dit is geen pomp voor een gewoon 230 V-stopcontact. Laat de installateur ook de draairichting controleren en de beveiliging op het typeplaatje afstemmen. De motor is geschikt voor continu bedrijf S1, isolatieklasse F en IPX8. P2 is geen elektrisch opgenomen vermogen.

Leiding en regeling kiezen

De perszijde heeft G1¼ binnendraad volgens ISO 228/1. Gebruik passende buitendraad met geschikte afdichting. Voor een overgang naar PE kun je het PP-klempuntstuk vergelijken. Kies de variant met 1¼ inch buitendraad en de juiste PE-klemmaat. Controleer daarnaast de draaduitvoering, drukklasse, temperatuurgrens en benodigde leidingdoorlaat. Stem de leidingdiameter op debiet, lengte en leidingverliezen af. Laat drukregeling, niveaubewaking en motorbeveiliging bij de gekozen pomp en installatie passen.

Andere uitvoering vergelijken

Vergelijk eventueel de Pedrollo NK 4/5-N. Vergelijk de pompcurve, motorbelasting, buitenmaten en besturing. Dit is een andere uitvoering en geen automatisch gelijkwaardige vervanger.

Downloads en fabrikantdocumenten

Download de technische tabel en praktische handleiding van De Vakshop. Onder Documenten staan de originele Pedrollo-handleiding, de EU-conformiteitsverklaring en het ISO 9001-certificaat voor het kwaliteitsmanagementsysteem van de fabrikant. Het originele fabrikantcatalogusfragment voor deze -N-serie met pompcurves en maatvoering is apart beschikbaar.

Praktische handleiding van De Vakshop

Pedrollo NK/NKm -N - oorspronkelijke fabrikantgegevens
