PVC drukknie 90° – twee lijmmoffen

PVC drukknie 90° met twee lijmmoffen

Maak een haakse verbinding in een PVC-U drukleiding met deze grijze 90° knie. Beide aansluitingen zijn lijmmoffen voor een PVC-drukbuis met dezelfde nominale buitendiameter. Kies de diameter en drukklasse die passen bij je leidinginstallatie.

Uitvoeringen en verpakking

Leverbaar in 25 uitvoeringen van 10 tot en met 315 mm. De drukklasse is PN10 of PN16, afhankelijk van de gekozen uitvoering. Je ontvangt 1 stuk. De vorm en afmetingen kunnen per diameter verschillen.

Waar let je op bij de keuze?

• De gekozen diameter hoort bij de buitendiameter van de aansluitende PVC-buis.
• De laagst toegestane werkdruk van buis, fitting en lijmverbinding bepaalt de grens van het systeem.
• De toegestane druk hangt ook af van temperatuur en medium. PN16 betekent niet bij elke temperatuur een werkdruk van 16 bar.
• Gebruik PVC-U niet voor perslucht. Controleer voor drinkwater de keurmarkering van de specifieke uitvoering en de geschiktheid van de complete installatie.

Montage

Zaag de buis haaks, ontbraam en schuin de buitenrand af. Markeer de insteekdiepte, reinig de lijmvlakken en gebruik geschikte PVC-U-drukleidinglijm. Volg de verwerkings- en uithardingsinstructies van de lijm. Bij diameters boven 225 mm is voldoende lange open tijd belangrijk.

Bijpassende producten

Combineer met Griffon UNI-100 PVC-lijm, PVC-reiniger en een PVC-druksok in de juiste diameter. Voor een passende beregeningsinstallatie zijn ook PVC-drukbuizen beschikbaar; controleer daarbij de drukklasse van de gekozen buis.

Meer ruimte voor een ruimere bocht? Bekijk de handgevormde 90° drukbocht. Dit is geen maatgelijk vervangingsdeel: controleer inbouwruimte, diameter en drukklasse.

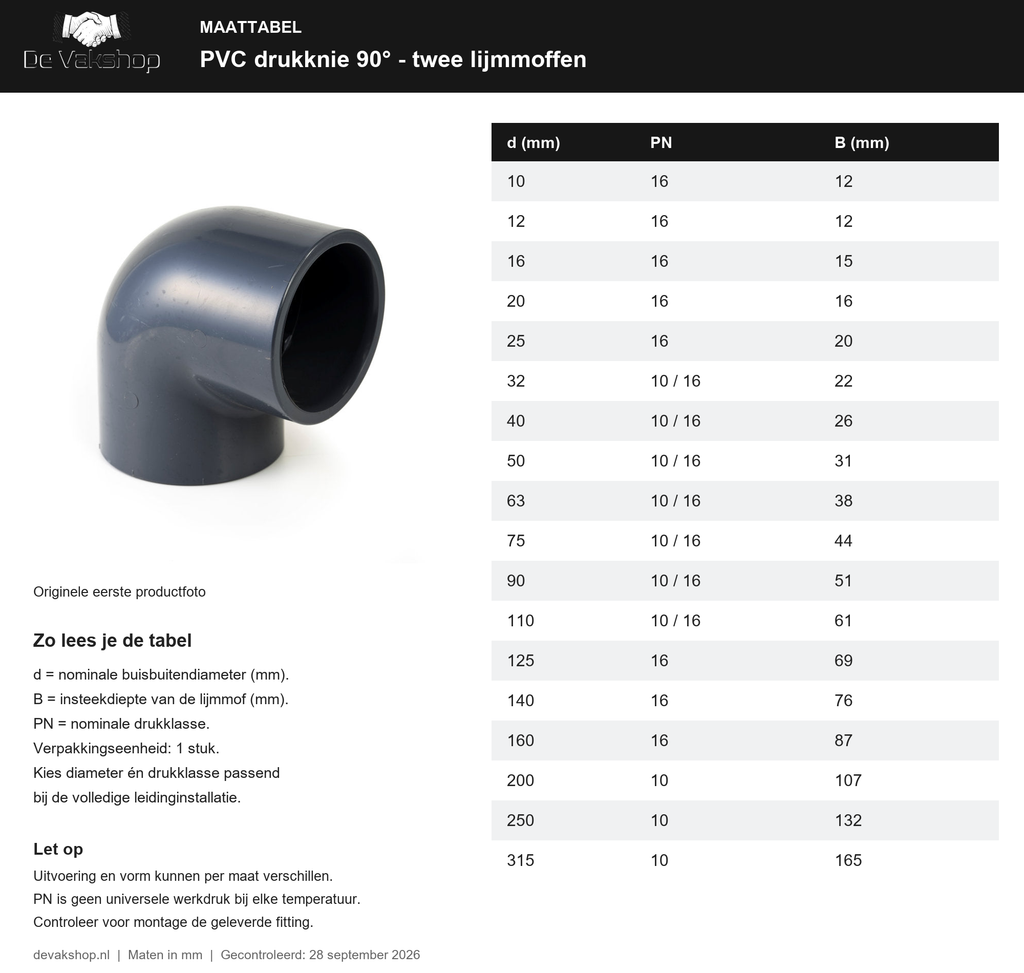

Maattabel

Download de maattabel als PDF. De tabel toont de beschikbare diameters, drukklassen en insteekdieptes.
