Artikelnummer: 6151312374328

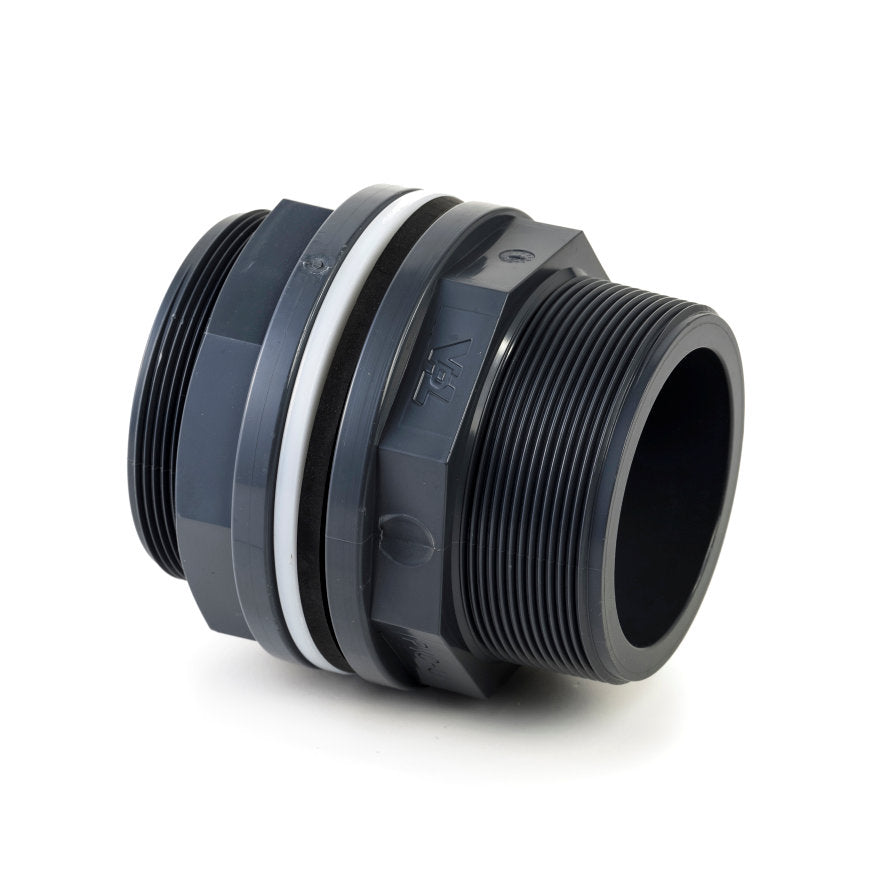

VDL PVC-U tankdoorvoer met twee buitendraden

VDL PVC-U tankdoorvoer met twee buitendraden

€8,17
€9,89 incl. BTW
Deze VDL 5.16 tankdoorvoer type B heeft aan de leidingzijde conische buitengasdraad d2 en aan de wandzijde montagedraad d3. De bijbehorende inwendige lijmmaat d1 staat in millimeters vermeld. De moer en EPDM-afdichting maken de aansluiting op de tankwand. Dicht alleen de conische leidingdraad af met een middel dat geschikt is voor PVC-U en het medium, bijvoorbeeld passende PTFE-tape.
American Express
Apple Pay
Bancontact
Google Pay
iDEAL Wero
Klarna
Maestro
Mastercard
PayPal
Shop Pay
Union Pay
Visa

VDL PVC-U tankdoorvoer met twee buitendraden

11 Stuks op voorraad, Voor 17:00 besteld? Vandaag verzonden!
€9,89 EUR €10,88 EUR

Altijd de beste prijs!

Veel producten in ons eigen magazijn op voorraad!

Verzending door heel Nederland!

Boven de €200 euro gratis verzending!

Beschrijving

Technische specificaties

Titel VDL PVC-U tankdoorvoer met twee buitendraden
pack(m) 1
ean number 6151312374328
Brand VDL
Kleur Grijs
Materiaal PVC-U
Artikelnummer van leverancier L5.16.021

EAN Number

EAN Number 6151312374328

Algemene Kenmerken

Product VDL PVC-U tankdoorvoer met twee buitendraden
Merk VDL
Verpakking 1 tankdoorvoer

Afmetingen

Maatkeuze Controleer beide draadmaten afzonderlijk. Bij 40 mm is d2 bijvoorbeeld 1 1/2″ en d3 1 3/4″. Bij 50 mm bestaat naast 2″ × 2″ ook 2″ × 2 1/4″. De 90 mm-uitvoering heeft 4″ leidingdraad en M113 montagedraad. M113 is metrische draad en past niet op een 4″ moer.
Technische afmetingen Zie de maattabel en originele VDL-tekening

Garantie

Garantie Volgens de geldende voorwaarden van De Vakshop

Productnummers

Barcode — 20 mm - 3/4″ BU × 3/4″ montagedraad 6151312374328
Barcode — 25 mm - 1″ BU × 1″ montagedraad 6151312374342
Barcode — 32 mm - 1 1/4″ BU × 1 1/4″ montagedraad 6151312374380
Barcode — 40 mm - 1 1/2″ BU × 1 3/4″ montagedraad 6151312375332
Barcode — 50 mm - 2″ BU × 2″ montagedraad 6151312377367
Barcode — 50 mm - 2″ BU × 2 1/4″ montagedraad 6151312377398
Barcode — 63 mm - 2 1/2″ BU × 2 1/2″ montagedraad 6151312379316
Barcode — 75 mm - 3″ BU × 3″ montagedraad 6151312383382
Barcode — 90 mm - 4″ BU × M113 montagedraad 6151312384389

Veiligheidswaarschuwingen

Aanleg en onderhoud Maak de tank leeg en de aangesloten leiding drukloos. Gebruik een vlak, schoon en onbeschadigd montagevlak. Plaats de juiste afdichting, glijring en moer in de volgorde van de fabrikanttekening en draai gelijkmatig vast zonder het kunststof of de tankwand te vervormen. Ondersteun de leiding zodat het gewicht niet aan de doorvoer hangt. Controleer na montage op lekkage. De toelaatbare druk wordt bepaald door de volledige constructie: doorvoer, tankwand, afdichting en aangesloten leiding. Een los onderdeel maakt een tank niet drukbestendig. Controleer vóór gebruik de toegestane druk en temperatuur van de exacte uitvoering en de tank.

Gebruikersdoel

Toepassing Deze VDL 5.16 tankdoorvoer type B heeft aan de leidingzijde conische buitengasdraad d2 en aan de wandzijde montagedraad d3. De bijbehorende inwendige lijmmaat d1 staat in millimeters vermeld. De moer en EPDM-afdichting maken de aansluiting op de tankwand.

Technische Specificaties

Materiaal PVC-U; grijs
Serie VDL 5.16, type B
Leidingzijde d2 Conische buitengasdraad; 3/4″–4″
Montagedraad d3 Rechte inchdraad; 90 mm-uitvoering M113
Afdichting tankwand EPDM
Verpakking 1 tankdoorvoer

Verantwoordelijke marktdeelnemer in de EU

Naam De Vakshop
Adres Groenendijk 33
Postcode en stad 4926 RE Lage Zwaluwe
Land Nederland
E-mailadres info@devakshop.nl

Geen voordeel missen?

Ontvang onze acties en aanbiedingen in je mailbox.

WebwinkelKeurOnafhankelijke productbeoordelingen

Veelgestelde vragen

Waarvoor dient de tankdoorvoer met twee buitendraden?

Deze VDL 5.16 tankdoorvoer type B heeft aan de leidingzijde conische buitengasdraad d2 en aan de wandzijde montagedraad d3. De bijbehorende inwendige lijmmaat d1 staat in millimeters vermeld. De moer en EPDM-afdichting maken de aansluiting op de tankwand.

Zijn beide buitendraden altijd dezelfde maat?

Controleer beide draadmaten afzonderlijk. Bij 40 mm is d2 bijvoorbeeld 1 1/2″ en d3 1 3/4″. Bij 50 mm bestaat naast 2″ × 2″ ook 2″ × 2 1/4″. De 90 mm-uitvoering heeft 4″ leidingdraad en M113 montagedraad. M113 is metrische draad en past niet op een 4″ moer.

Hoe maak ik de verbinding dicht?

Maak de tank leeg en de aangesloten leiding drukloos. Gebruik een vlak, schoon en onbeschadigd montagevlak. Plaats de juiste afdichting, glijring en moer in de volgorde van de fabrikanttekening en draai gelijkmatig vast zonder het kunststof of de tankwand te vervormen. Ondersteun de leiding zodat het gewicht niet aan de doorvoer hangt. Controleer na montage op lekkage. Dicht alleen de conische leidingdraad af met een middel dat geschikt is voor PVC-U en het medium, bijvoorbeeld passende PTFE-tape. De afdichting tegen de tankwand wordt door de rubberring verzorgd. Bij gebruik van de gladde inwendige lijmaansluiting gelden de VDL-lijmvoorschriften; lijm niet op draad of rubber.

Welke wanddikte en opening zijn nodig?

De inchmaat is een nominale draadmaat, geen boormaat. Gebruik de inbouwtekening en controleer de werkelijke doorvoerdiameter, wanddikte en afdichtvlakken voordat je boort. Het bereik Z2 in de tabel volgt de klemlengte van de fabrikanttekening. De tankwand moet vlak en stevig genoeg zijn voor een gelijkmatige afdichting.

Welke druk en vloeistoffen zijn toegestaan?

De toelaatbare druk wordt bepaald door de volledige constructie: doorvoer, tankwand, afdichting en aangesloten leiding. Een los onderdeel maakt een tank niet drukbestendig. Controleer vóór gebruik de toegestane druk en temperatuur van de exacte uitvoering en de tank. Controleer bij chemicaliën de bestendigheid van alle gebruikte materialen voor de stof, concentratie en temperatuur. Raadpleeg de VDL-bestendigheidslijst. Voor drinkwater moet de exacte uitvoering de vereiste toelating hebben.

Aanbevolen voor u

EAN-nummer Titel Verpakkingseenheid Aanal op voorraad vergelijking prijs Nettoprijs Voeg toe aan winkelwagen
6151312374328 VDL PVC-U tankdoorvoer met twee buitendraden
20 mm - 3/4″ BU × 3/4″ montagedraad
1 tankdoorvoer 11 €10,88 €9,89
6151312374342 VDL PVC-U tankdoorvoer met twee buitendraden
25 mm - 1″ BU × 1″ montagedraad
1 tankdoorvoer 6 €11,76 €10,69
6151312374380 VDL PVC-U tankdoorvoer met twee buitendraden
32 mm - 1 1/4″ BU × 1 1/4″ montagedraad
1 tankdoorvoer 6 €13,06 €11,87
6151312375332 VDL PVC-U tankdoorvoer met twee buitendraden
40 mm - 1 1/2″ BU × 1 3/4″ montagedraad
1 tankdoorvoer 3 €16,75 €15,23
6151312377367 VDL PVC-U tankdoorvoer met twee buitendraden
50 mm - 2″ BU × 2″ montagedraad
1 tankdoorvoer 1 €18,96 €17,24
6151312377398 VDL PVC-U tankdoorvoer met twee buitendraden
50 mm - 2″ BU × 2 1/4″ montagedraad
1 tankdoorvoer 5 €18,96 €17,24
6151312379316 VDL PVC-U tankdoorvoer met twee buitendraden
63 mm - 2 1/2″ BU × 2 1/2″ montagedraad
1 tankdoorvoer 11 €37,42 €34,02
6151312383382 VDL PVC-U tankdoorvoer met twee buitendraden
75 mm - 3″ BU × 3″ montagedraad
1 tankdoorvoer 1 €41,86 €38,05
6151312384389 VDL PVC-U tankdoorvoer met twee buitendraden
90 mm - 4″ BU × M113 montagedraad
1 tankdoorvoer 0 €61,38 €55,80
