Welke tyleenkoppeling heb je nodig? Zo kies je de juiste maat

Kies een metrische tyleen klemkoppeling op de buitendiameter van je PE-buis. Een buis van 25 mm vraagt om een klemzijde van 25 mm; een buis van 32 mm om 32 mm. Heeft de koppeling ook schroefdraad? Kies die aansluiting apart op draadmaat, binnen- of buitendraad en passend draadtype. Zo voorkom je dat een juiste buismaat toch de verkeerde aansluiting oplevert.

Hoe meet je de maat van tyleen?

Lees eerst de opdruk op de leiding. Controleer daarna de buitenmaat met een schuifmaat op een schoon, onbeschadigd stuk buis. Meet over de buitenkant, zonder de buis plat te drukken. Controleer bij twijfel op meer dan één plek en in verschillende richtingen. Is de leiding vervormd of blijft de maat onduidelijk? Laat het buistype dan eerst vaststellen.

Meet niet de opening in de buis en ook niet de buitenkant van de wartelmoer. Wanddikte en wartelafmetingen zijn andere maten.

Een 25 mm of 32 mm tyleenkoppeling: wat past?

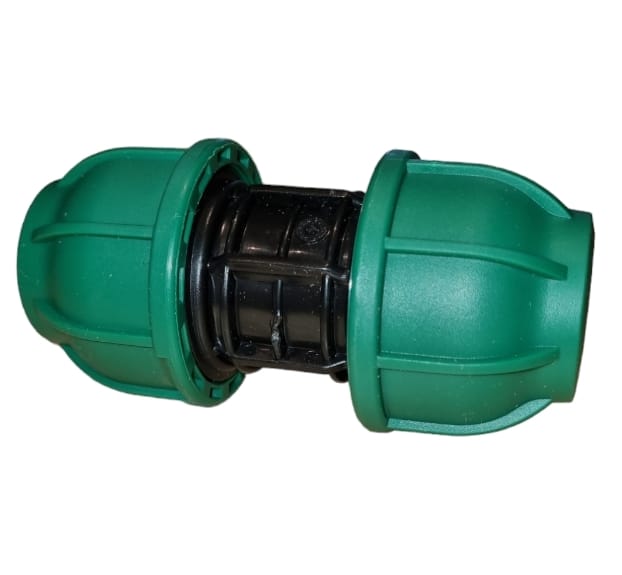

Voor het verbinden van twee bestaande PE-buizen kies je de aansluiting aan elke kant op de betreffende buitendiameter. Twee uiteinden van 25 mm verbind je met een rechte 25 × 25 mm koppeling. Van 32 mm naar 25 mm gebruik je een passend verloop van 32 × 25 mm.

Bij De Vakshop vind je hiervoor de rechte tyleen klemkoppeling en de tyleen verloopkoppeling. Controleer de gekozen variant: een productfoto kan een voorbeeld van de reeks tonen.

Ontwerp je een nieuwe beregeningsleiding? De maat van een bestaande aansluiting bepaalt niet vanzelf welke leidingcapaciteit je nodig hebt. Kies leidingdiameter en drukklasse op de installatie en controleer daarna welke koppelingen daarbij passen.

Is 25 mm hetzelfde als ¾ inch?

Nee. Bij een aanduiding zoals 25 mm × ¾ inch buitendraad staan twee verschillende aansluitingen: een klemzijde voor 25 mm PE-buis en een schroefdraadzijde met de nominale maat ¾ inch. Het is geen omrekentabel voor de buisdiameter.

Een klemzijde van 25 mm kan met verschillende draadmaten worden gecombineerd. Controleer daarom de volledige maatvariant bij het product en de aansluiting van het onderdeel waarop je aansluit.

Welke koppeling kies je voor jouw aansluiting?

Gebruik voor een overgang naar binnendraad van het tegenstuk een tyleen puntstuk met buitendraad. Heeft het tegenstuk buitendraad, bekijk dan een tyleen schroefbus met binnendraad. BI betekent binnendraad; BU betekent buitendraad. Alleen dezelfde inchmaat is nog geen volledige controle: ook de draadvorm en de voorgeschreven afdichting moeten bij elkaar passen.

Wat controleer je voor de montage?

Maak de leiding drukloos voordat je een verbinding losneemt. Volg de montagevoorschriften van de gekozen koppeling voor de voorbereiding, insteekdiepte en het aandraaien. Controleer of de koppeling geschikt is voor jouw buis en toepassing. Vervang een verkeerde maat of beschadigd onderdeel door een passende, onbeschadigde uitvoering.

Zijn alle tyleenkoppelingen geschikt voor drinkwater en dezelfde druk?

Controleer dat per uitvoering. De maat alleen zegt niets over de toegestane druk, temperatuur of goedkeuring voor drinkwater. Bekijk de markering en documentatie van zowel buis als koppeling. Onze tyleenslang voor beregening op rollen van 100 meter wordt bijvoorbeeld zonder Kiwa-keur aangeboden. Een foto of kleur geeft op zichzelf geen zekerheid over de geschiktheid.

Wat noteer je voordat je bestelt?

• Het materiaal en de buitendiameter van de buis aan iedere klemzijde.
• Bij schroefdraad: de nominale maat, binnen- of buitendraad en het draadtype van het tegenstuk.
• De toepassing en de vereiste druk- en temperatuurgrenzen.
• De volledige maatvariant, bijvoorbeeld 32 × 25 mm of 25 mm × ¾ inch BU.

Kun je de leiding of schroefdraad niet zeker herkennen? Stuur De Vakshop de leesbare buismarkering, gemeten buitenmaat en een duidelijke foto van het aansluitpunt. Dan kun je de juiste uitvoering laten controleren voordat je bestelt.
